Xenon
Réception
Acheté en 2019. Pas du tout entrenu, la machine pourrissait tranquillement dans un garage à Trouville sur mer.
Nettoyage

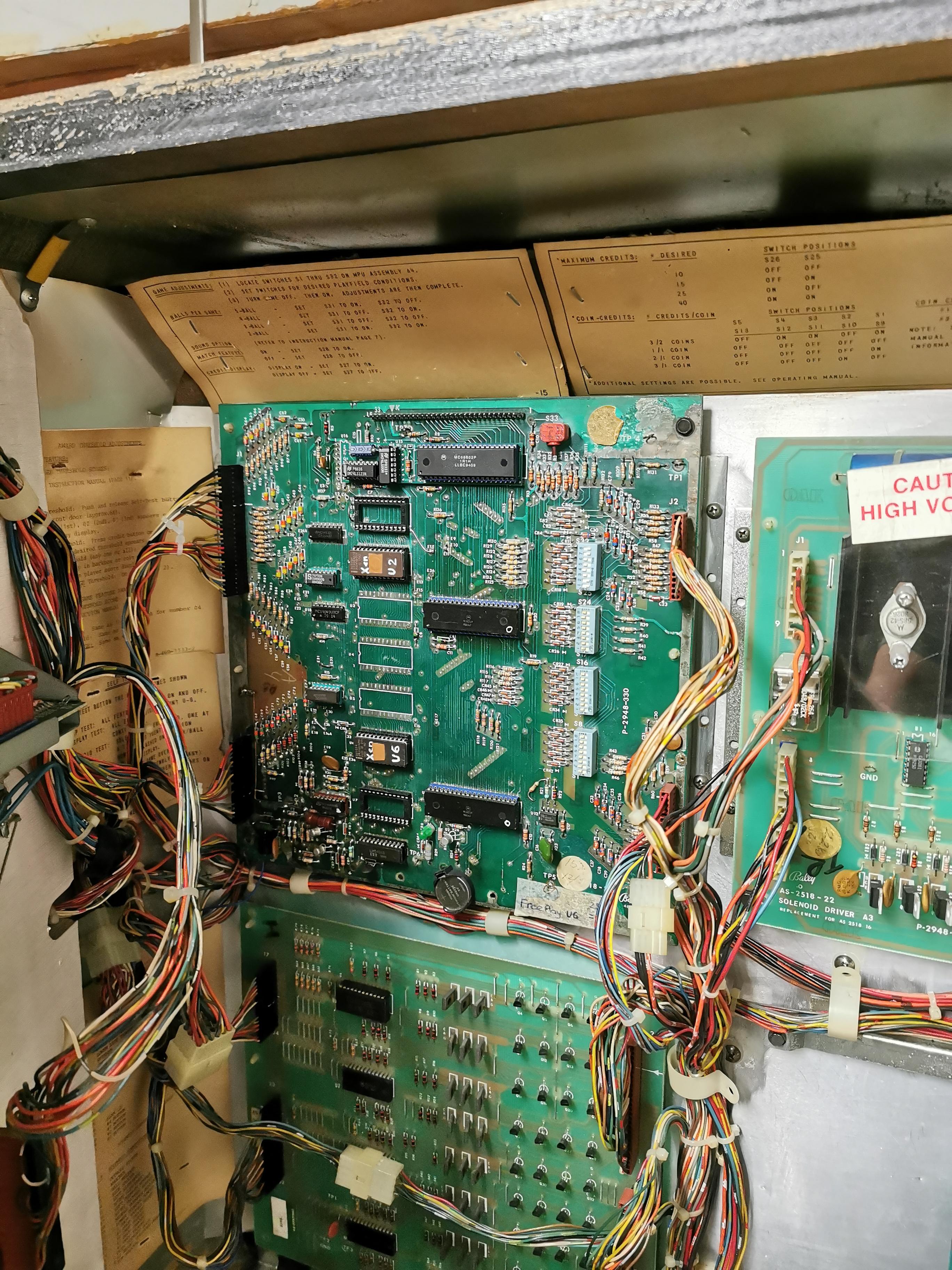

L’électronique
Quelques connecteurs sont bouffés au vert-de-gris. Tous les thyristors sont remplacés.
Les domages classiques d’une pile alcaline trop longtemps restée en place.
Backbox
Le faisceau de cable aura droit à un nettoyage.
Avant, j’ai frotté fort avec de la soude pure (et des gants).
L’éponge se désintègre au fur et à mesure et la couche de crasse grasse aussi.
La planche de fond reçoit un coup de peinture blanche.
La backbox est finalement entièrement repeinte avec des pochoirs et de la peinture en bombe. La fabrication des pochoirs est une opération longue et fastidieuse. Si vous avez un Xenon à repeindre, ont peut le faire ensemble mais je ne vends pas les fichiers sources et cela coutera quelques euros ;)
Électronique
J’ai refait un LED strip de remplacement avec une addition originale par rapport à tout ceux trouvés sur le net: la face inférieure reçoit des LED blanches.
Cela rajoute beaucoup de lumière autour des bumpers et de la cible tournantes. Je ne sais pas comment capturé ça avec un appareil photo.

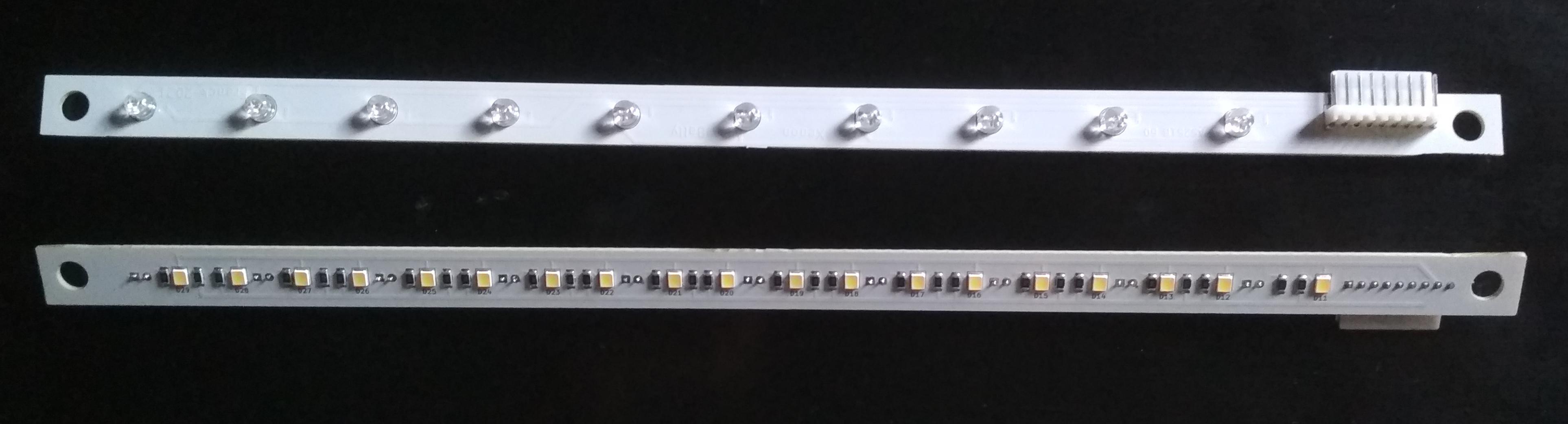

Le bandeau fini avec ses led de chaque coté.

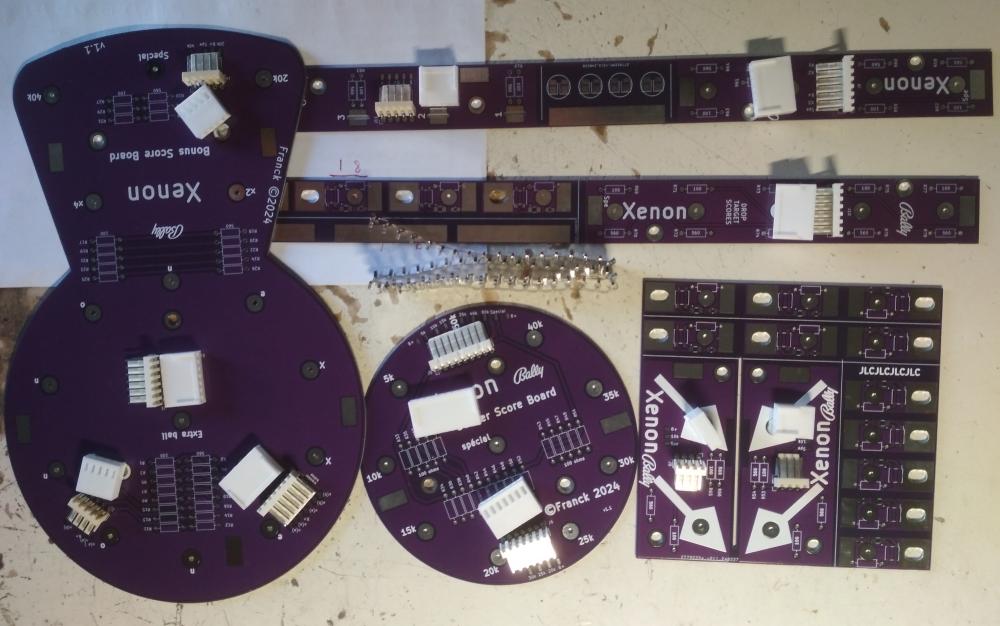

J’ai viré un max de sockets d’ampoule pour installer un kit Xenon fabriqué…. par moi ;) La doc se trouve ici
La première mouture souffrait de quelques défauts, corrigés par la version violette.
Notez que je j’ai plus de kit mais que j’enregistre les demandes pour ressortir une série peu être un jour.

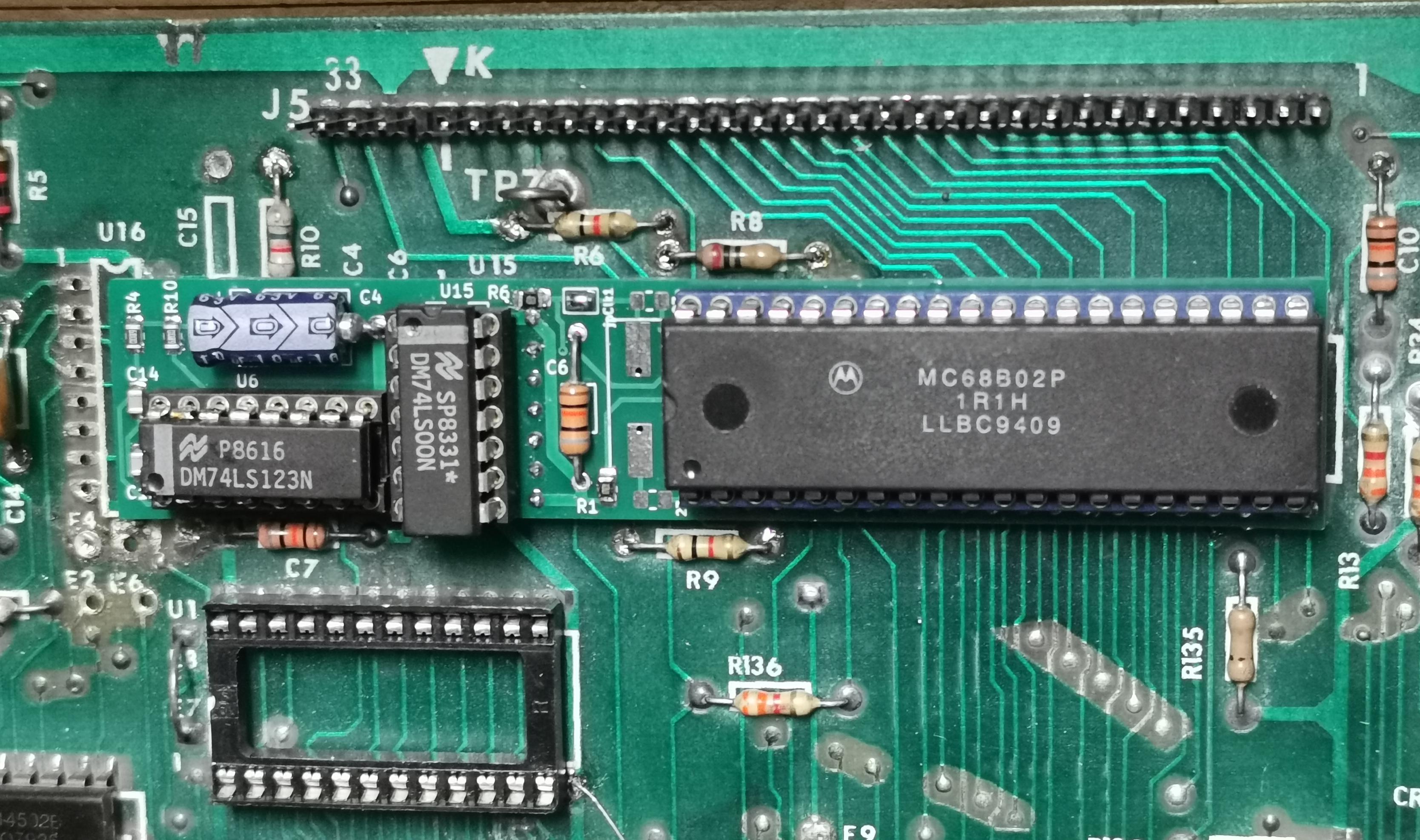

J’ai fabriqué un petit pcb additionel pour remplacer le devenu très rare ou cher 6800 par un 6802 plus commun. De plus cela permet de supprimer la RAM 6810. Pour l’horloge, il y a deux possibilités, le quartz ou un 74LS123

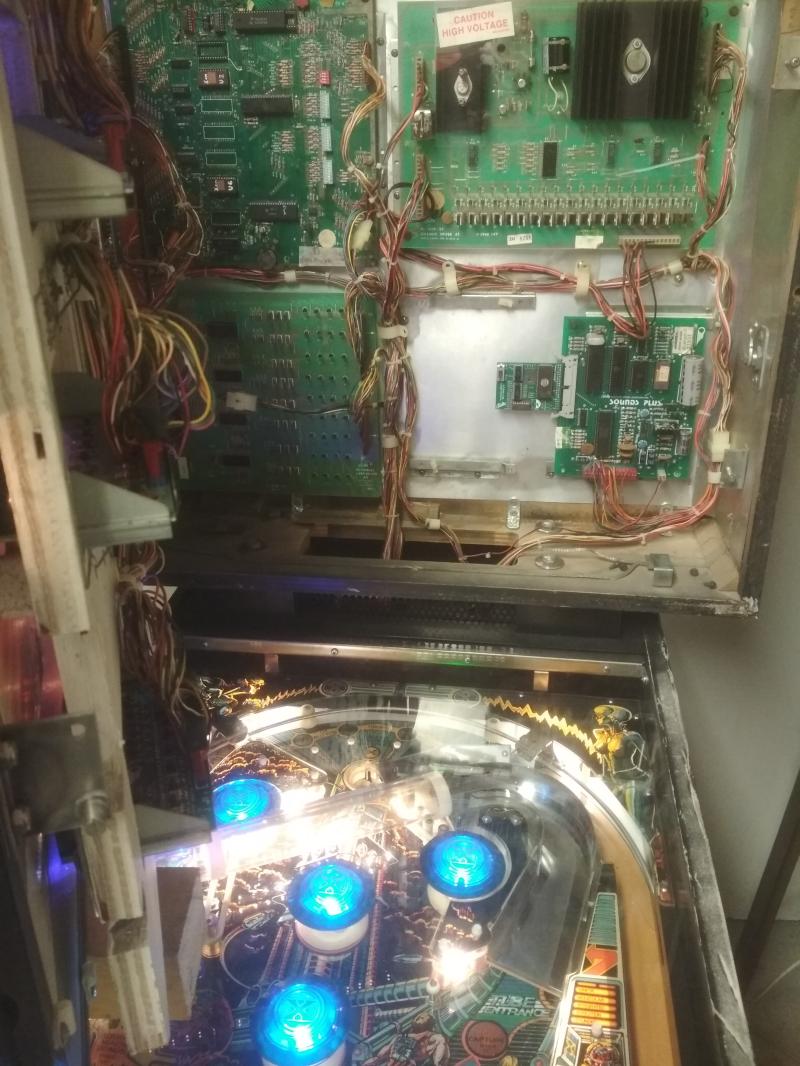

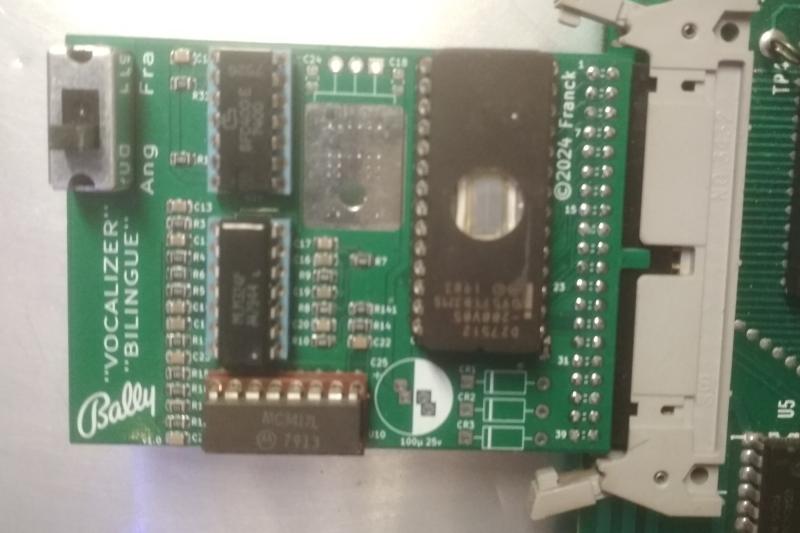

J’ai remplacé la carte vocalizer (A10) et ses anciennes eproms par une petite carte qui contient les voix françaises et anglaises. Adieux les 2716 !
Notez que je j’ai plus de kit mais que j’enregistre les demandes pour ressortir une série peu être un jour.
Plateau
Pour être honnéte, le plateau était terne, usé. Donc extrémenent couteux en temps à refaire pour une résultat forcément approximatif. J’ai choisi le ponçage intégral et le hardtop de chez Outside Edge. Il est cher mais le résultat est incomparable avec de la retouche.
